Транзистор КТ315. Чем заменить? Есть ли зарубежные (импортные) аналоги?
Где найти импортный аналог отечественного транзистора КТ315?
Есть ли зарубежные транзисторы, похожие по характеристикам. Чем можно заменить КТ315 и как происходит замена?
Можно ли КТ315 заменить транзисторами КТ3102 или КТ503?
Подойдет ли для замены импортный BC847B?
В таких схемах работают практически любые транзисторы общего применения структуры npn. Так что смело ставьте туда любой из вами перечисленных. Вообще же BC846, 847, 848 или BC546, 547, 548 вполне заменяют собой КТ315 и КТ3102 с любыми буквами, обладая даже лучшими параметрами, в том числе по шумам — за исключением частотных характеристик, которые у КТ315 заметно лучше.
Чем заменить кт315 и кт361 транзисторы
Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет
По ходу, чел сам не знает, чего ему надо.
Хоть бы схему кинул и/или еще какие вводные, чтоб конкретнее было.
_________________
КАР фаген ДОЛЖЕН БЫТЬ РАЗРУШЕН.
..да чё не знает то , пипл спросил пару комплиментарных транзюков
ну чтож, вот такие пары есть например:
(в порядке возрастания мощности)
PNP____NPN
КТ361+КТ315 (100мА)
КТ502+КТ503 (150мА)
ГТ402+ГТ404 (500мА)
КТ814+КТ815 (1,5А)
КТ816+КТ817 (3А)
КТ973+КТ972 (4А)
КТ837+КТ805 (5А)
КТ818+КТ819 (10А)
КТ8102+КТ8101(16А)
КТ825+КТ827 (20А)
..напряжения уж сам поинтересуйся, — есть справочники
ктомуж они от буквы сильно зависят
Последний раз редактировалось morean Вт окт 05, 2010 00:45:55, всего редактировалось 2 раз(а).
В ряде случаев, транзисторы можно включать параллельно.
_________________
Искусство общения было до нас.
_________________
Все делают ошибки, только мудрецы — новые, а дураки — старые.
Схема такая
чем можно заменить т2
кт 361 транзистор
Транзистор , о котором пойдёт речь, хорошо известен знатокам радиоаппаратуры, выпускаемой в советские времена. Это биполярный кремниевого типа высокочастотный тип транзистора. Выпускался он в те времена в корпусе из пластика КТ-13. КТ315 – первое в СССР маркированное устройство такого типа и к тому же первое, которое изготавливалось по планарной специальной технологии.
Использовался такой транзистор во всех схемах усилителей (высокочастотных , средних частот и низкочастотных).
Комплементарным или похожим по значению большинства параметров к КТ315, из-за чего часто используемый вместе с ним, является и транзистор КТ361. Это также биполярного типа триод p-n-p (то есть, прямой) проводимости. Его разработали специально для применения в высокочастотных усилителях. Однако, неплохие технические параметры в паре с невысокой стоимостью сделали кт361 очень популярным в многочисленных схемотехнических решениях. Правда, порядок маркировки, то есть нанесения и расположения букв и цифр у комплементарных триодов был различным. Их могли различать разве что по букве, что ставилась на лицевой стороне устройства. Но это не мешало конструкторам часто в схемах, где размещался транзистор кт315 кт316 ставить рядом.
Транзисторы КТ361 и их аналоги
Как и в любых типах устройств и элементов, не только в области электроники, рано или поздно появляются аналоги. Это во многом похожие или изготовлены с применением похожих, но не оригинальных деталей, устройства. Транзисторы КТ361 не стали исключением. В области электроники появилось немало, как советских, так и производства других стран аналогичные элементы схем.
Исходя из этого существует несколько типов аналогов транзисторов кт361:
- Советские и других стран. В таких устройствах часто используются радиодетали, аналогичные советским, а также и других стран.
- Полный тип аналога. Это когда совпадают и выводы, и тип корпуса, а также и ряд других функциональных и электрического типа характеристик. Обычно все они устанавливаются без существенных изменений в уже имеющуюся электрическую схему.
- Почти идентичный (ближайший ) аналог. В этом случае и выводы и даже корпус могут совпадать, но в существующей схеме появляются определённые различия, в частности, это может быть разница в функциональности.
- Аналог функциональности (функциональный ). В транзисторе применяются элементы из одной и той же функциональной группы с оригинальными, то есть, имеющие похожие характеристики. Возможна даже замена печатной платы.
- Возможный аналог. Для этого стоит ознакомиться сначала с документацией и техническими характеристиками компонента, прежде, чем вносить его в схему.
Чаще всего элементы для изготовления аналогов находят в устройствах других типов транзисторов, как советских, так и с других стран.

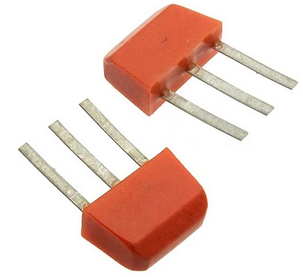

Транзистор типа КТ361. Характеристика и функциональные особенности
Полупроводниковый триод или транзистор советского производства КТ361 является кремниевым p-n-p структуры элемент электрической схемы, который был очень популярным в своё время среди радиолюбителей. Разработан и изготовлен он был с прицелом на использование в высокочастотных усилителях. Кроме того, его рассматривали, как комплементарный элемент к уже давно завоевавшему популярность транзистору КТ315.
Первые образцы такого транзистора кт361 появились более полвека тому назад. Тогда они выпускались в корпусе типа КТ-13 и с маркировкой Э.К.Б. Это был стандартный тип цоколевки, что буквально означал следующее: эмиттер в нём находится слева, справа располагается база, ну а по серединке – коллектор. Позже триод уже выпускался в корпусе из пластмассы типа КТ-26 или Т0-92, как его ещё называли.
Предельно допустимыми параметрами КТ361 являются:
- напряжение между Б-Э выводами – до 4В;
- рассеивание мощностью – 150 мВт, в случае, если t о >+100 – до 30 мВт;
- статистический потенциал – до 200В;
- тип коллектора – до 50 мА;
- температурные режимы: кристалл – макс. 120 о С, окружающей среды – от -60 о С и до +100 о С.
Применяется такого рода транзисторы обычно в усилителях различной частоты, генераторах, а также в различных элементах логики.
КТ315 все что мы о нем знали и не знали.
Транзистор КТ315 – биполярный n-p-n типа. В Советском Союзе был одним из самых популярных и недорогих транзисторов. Выпуск бал начат еще в 1967. А с 1968 г. стал массово применяться в схемотехнике. При изготовлении КТ315 впервые массово была применена планарно — эпитаксиальная технология.
Внешний вид транзистора. Иногда можно встретить транзистор и в другом корпусе, но это довольно редкие случаи.
Обозначение на схемах.
Комплементарной парой транзистора КТ315 является транзистор КТ361
Комплементарная пара — это пара транзисторов, с одинаковыми техническими параметрами, но имеющими разные проводимости.

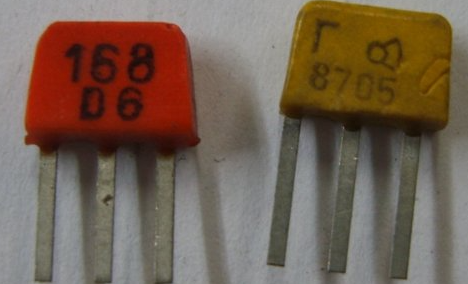

Как отличить КТ315 от КТ361
Все отличие заключается в расположении буквы на корпусе: у КТ315 буква, напечатана слева или справа, а у КТ361 буква находится по середине корпуса, вот как на примере ниже:
Аналоги транзистора КТ315
- 2SC388
- 2SC633
- 2SC634
- 2SC641
- BFP719
- BFP720
- BFP721
- 2N3397
Содержание драгоценных металлов в транзисторе КТ315.
Золото: 0,0003142 грамм.
Серебро: 0 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.
На основании информации: из перечней НПП Сигнал.
И еще зависит от года выпуска.
Применение
Транзисторы КТ315 предназначались для работы в схемах:
- усилителей высокой
- промежуточной
- и звуковой частот
- в преобразовательных и импульсных схемах
Вообще существует очень большое количество интересных схем с использованием КТ315 транзистора. Он применялся в бытовой радиотехнике , а также очень масово использовался радиолюбителями. В военной технике КТ315 не применялся. В замен КТ 315 применялись транзисторы 2Т312 или 2Т316 в металлических корпусах.
В 90 годах на замену КТ315 был разработан транзистор КТ3102 с улучшенными параметрами.
Комплементарной парой ему есть транзистор КТ3107. Но такой популярности как кт315 они не получили. Их начали вытеснять микросхемы.
