Руководство по установке настольных гигабитных коммутаторов tp-link LS1005G, LS1008G
Главная » TP-LINK » Руководство по установке настольных гигабитных коммутаторов tp-link LS1005G, LS1008G
Руководство по установке настольных гигабитных коммутаторов tp-link LS1005G, LS1008G
Светодиод Пояснение
Питания
Вкл .: Питание включено
Выключение: питание выключено
Ссылка / действие
Ссылка / действие (зеленый)
Вкл.: работает на скорости 10/100/1000 Мбит/с.
Мигает: передача / получение данных
Выкл.: Ни одно устройство не подключено к
соответствующий порт
Примечание: Для простоты возьмем LS1008G для ex.ample в этом Руководстве.
Связь
Часто задаваемые вопросы (FAQ)
Q1. Индикатор питания не горит.
Индикатор питания должен гореть, когда система питания работает нормально. Если индикатор питания не горит, проверьте следующее:
A1: Убедитесь, что адаптер питания правильно подключен к коммутатору с источником питания.
A2: убедитесь, что громкостьtage блока питания соответствует требованиям входного напряженияtagе переключателя.
A3: Убедитесь, что источник питания включен.
Q2. Индикатор Link/Act не горит, когда устройство
подключен к соответствующему порту.
Рекомендуется проверить следующее:
A1: Убедитесь, что кабельные разъемы надежно подключены к коммутатору и устройству.
A2: Убедитесь, что подключенное устройство включено и работает нормально.
A3: Длина кабеля не должна превышать 100 метров (328 футов).
Характеристики
Условия окружающей среды и физические характеристики
Настоящим TP-Link заявляет, что устройство соответствует основным требованиям и прочим
соответствующие положения директив 2014/30/ЕС, 2014/35/ЕС, 2009/125/ЕС, 2011/65/ЕС и (ЕС)2015/863.
Оригинал декларации соответствия ЕС можно найти на https://www.tp-link.com/en/support/ce/
Настоящим TP-Link заявляет, что устройство соответствует основным требованиям и прочим
соответствующие положения Правил электромагнитной совместимости 2016 года и Электрооборудования
(Безопасность) Правила 2016 года.
Оригинал декларации о соответствии для Великобритании можно найти по адресу https://www.tp-link.com/support/ukca/
Информация по технике безопасности
- Держите устройство подальше от воды, огня, влажности или жарких сред.
- Не пытайтесь разбирать, ремонтировать или модифицировать устройство. Если вам нужен сервис,
пожалуйста свяжитесь с нами - Не используйте поврежденное зарядное устройство или USB-кабель для зарядки устройства.
- Не используйте другие зарядные устройства, кроме рекомендованных.
- Адаптер должен быть установлен рядом с оборудованием и должен быть легко доступен.
Чтобы задать вопросы, найти ответы и пообщаться с пользователями или инженерами TP-Link, посетите https://community.tp-link.com присоединиться к сообществу TP-Link.
Для получения технической поддержки и другой информации посетите https://www.tp-link.com/support, или просто отсканируйте QR-код.
Документы / Ресурсы
Рекомендации
Похожие сообщения
Настольный коммутатор tp-link LS1005 Настольный коммутатор без PoE Изображение может отличаться от реального продукта. Настольный PoE-коммутатор…
Настольный коммутатор tp-link TL-SG108 УСТАНОВКА Настольный коммутатор без PoE Изображение может отличаться от реального продукта Настольный коммутатор PoE…
Руководство по началу работы Ethernet-коммутаторы D-Link 5-портовый гигабитный настольный коммутатор *Доступность зависит от модели и/или региона. НАСТОЛЬНАЯ МОНТАЖНАЯ СТОЙКА…
Руководство по установке Настольный коммутатор LS-105G 5-портовый гигабитный настольный коммутатор Настольный коммутатор без PoE Изображение может отличаться от…

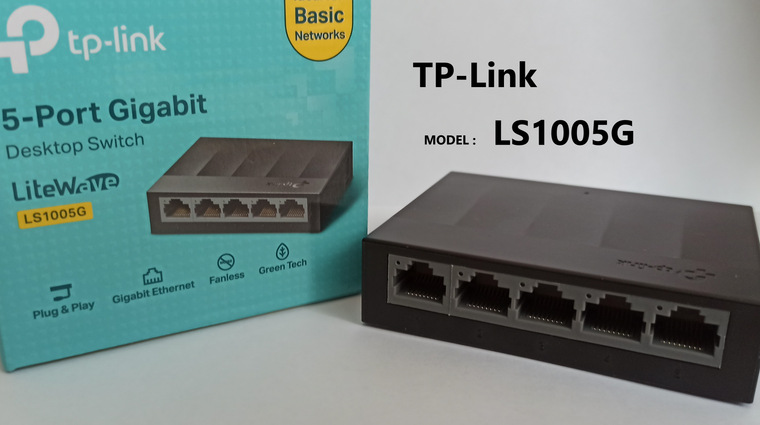

Коммутатор TP-Link LS1005G — Обзор
Приходит время, когда встает вопрос о расширении домашней или корпоративной сети. Для решения этой задачи используют сетевой коммутатор. Но учитывая ассортимент и ценовой разброс на данное устройство, рядовому пользователю тяжело определиться с выбором. В данном обзоре мы рассмотрим виды коммутаторов, характеристики, а так же бюджетную модель LS1005G от компании TP-Link.
Виды и особенности коммутаторов
Сетевым коммутатором (свитчем) называют оборудование, предназначенное для соединения нескольких устройств в единую сеть.

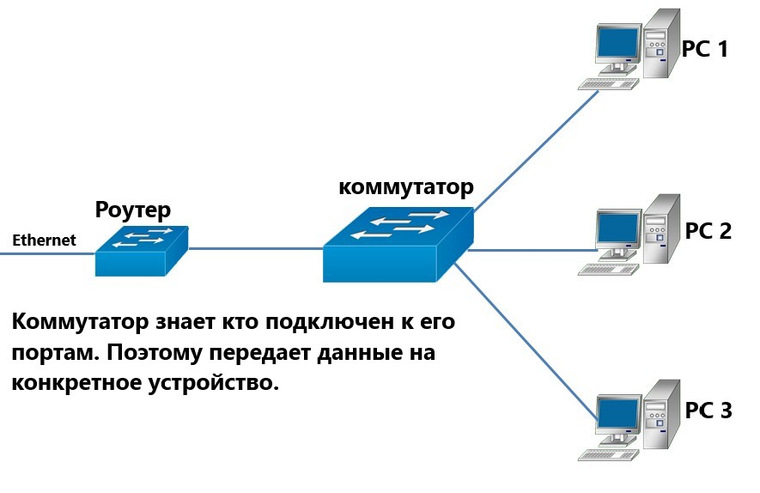

По своим свойствам, коммутаторы похожи на хабы, так как решают схожие задачи. Но серьезное отличие в том, что хабы рассылают пакеты данных на все порты, загружая трафик. В свою очередь, коммутаторы передают данные непосредственно на целевое устройство, что делает их работу более эффективной.
Так же не стоит путать коммутатор с роутером (маршрутизатором), так как роутер, за счет большего функционала (возможность настройки параметров работы, раздача трафика по беспроводной сети) охватывает более широкий спектр задач, в большинстве случаев связанных с выходом в интернет.
Из за большего функционала, начальные цены на роутеры, значительно выше.
Сетевые коммутаторы можно разделить на управляемые и неуправляемые.
Наиболее распространенные и простые коммутаторы (например TP-Link LS1005G)
не имеют возможности настройки и управления, используются для создания небольших сетей. Идеально подходят для дома, так как не требуют дополнительных знаний для подключения.
Управляемые коммутаторы позволяют производить настройку через Браузер. В некоторых моделях имеются дополнительные функции зеркалирования, VLAN, QoS, агрегирования. Несколько управляемых коммутаторов можно объединять в единую сеть, увеличивая тем самым число подключаемых устройств. Данный вид коммутаторов используют как правило для специализированных сетей.
Коммутаторы могут отличаться режимами работы, влияющих на время обработки поступающих данных и их качество:
1. Промежуточный (Store and forward) режим хранения и передачи. В этом режиме коммутатор распознает информацию в пакете, проверяет ее на наличие ошибок, считывает адрес устройства получателя и отправляет пакет на соответствующий порт (устройство).
2. Сквозной режим – самый быстрый способ передачи данных, при котором коммутатор только считывает адрес и сразу пересылает данные получателю, не проверяя контрольную сумму пакета данных, что может привести к появлению ошибок.
3. Безфрагментарный режим передачи – является чем то средним между предыдущими двумя режимами. Коммутатор перед отправкой, проверяет на наличие ошибок только первые 64 байта данных, та как ошибки в основном возникают в начале пакета данных.
Технические характеристики
TP-Link LS1005G относится к неуправляемому виду коммутаторов, работающих в режиме Store and forward (промежуточное хранение и передача), при котором пакеты данных анализируются для выявления ошибок, после чего передаются целевому устройству.
Скорость передачи данных: 5 х 10Мбит/100 Мбит/ 1000Мбит.
Имеются 5 портов RJ-45, что позволяет подключить четыре устройства (1 вход интернет и 4 выхода на устройства). Или пять устройств без выхода в интернет.
Поддержка стандартов IEEE 802.3 помогает выделиться среди конкурентов высокой производительностью и позволяет эффективно выполнять различные задачи.
Отсутствует вентилятор охлаждения, что позволяет избежать постоянного шума.
Упаковка и комплект поставки
Коммутатор TP-Link LS1005G поставляется в небольшой картонной коробке:
Размеры: 90мм х 90мм.
Внутри картонной коробки, находится комплект поставки, состоящий из самого коммутатора, адаптера питания на 220V и различной документации:
Внешний вид
Коммутатор TP-Link LS1005G выполнен из черного пластика и благодаря компактным размерам и элегантному дизайну может располагаться непосредственно на рабочем столе. Для работы устройства используется сеть 220 В.
Размеры коммутатора: 90мм х 72мм. х 23мм
Длина кабеля адаптера питания 117см, чего вполне достаточно для домашнего кабель-менеджмента:
Теперь рассмотрим коммутатор ближе.
На левой стороне корпуса коммутатора расположен разъем для подключения адаптера питания на 220В (идет в комплекте поставки):

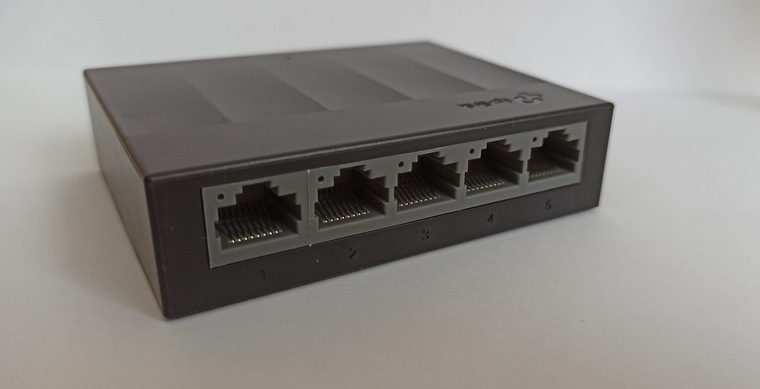

На обратной (задней) стороне корпуса коммутатора, находятся 5 портов RJ-45 для соединения в сеть пяти устройств или соединения в сеть четырех устройств + провод Ethernet для выхода в интернет.
Возле каждого порта RJ-45 (слева сверху) имеется углубление, в котором расположен светодиод, для индикации пользователю о работе подключенного порта RJ-45. Аналогичный светодиод присутствует на верхней части коммутатора, для индикации пользователя о подключении адаптера питания к сети 220В.
При желании, пользователь может закрепить коммутатор на вертикальную поверхность (например стену). Для этого на нижней части коммутатора расположены специальные отверстия.
Подключение
Как было написано выше, TP-Link LS1005G относится к виду неуправляемых коммутаторов, и соответственно не требующих настройки. Таким образом нам нужно подсоединить (с помощью оптоволоконного кабеля) наши устройства к портам RJ-45 и затем адаптер питания воткнуть в розетку 220В. А технология Plug & Play сама произведет все настройки.

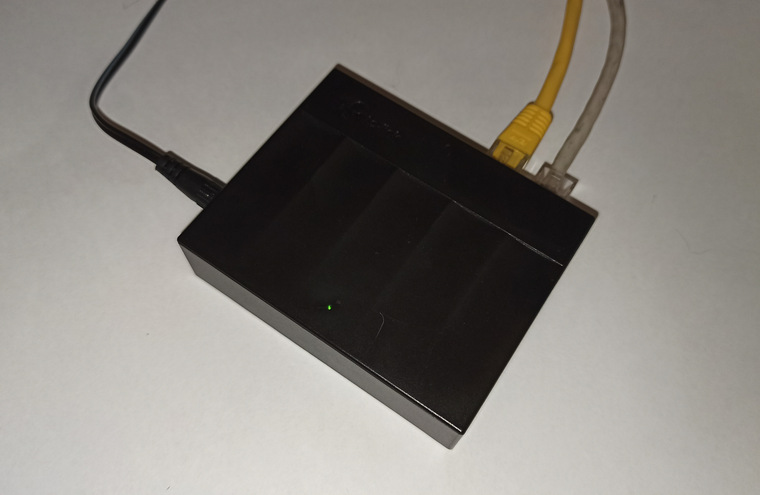

После подключения, на верхней части коммутатора загорелся зеленый индикатор электросети.

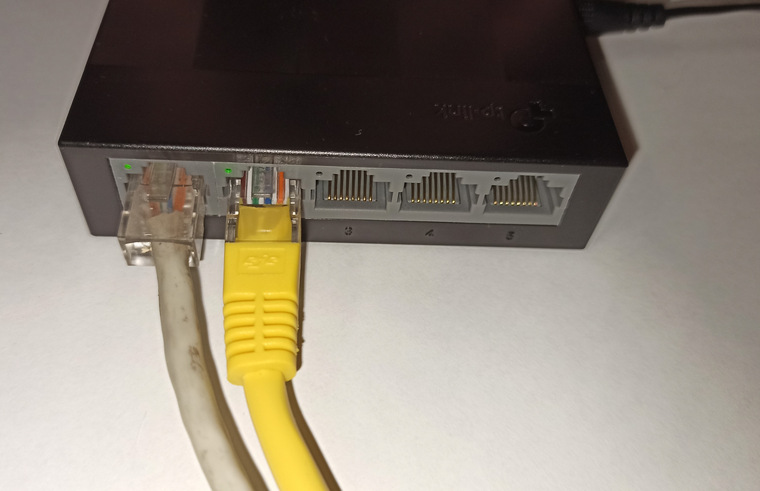

Такие же зеленые индикаторы на портах RJ-45, сигнализируют о подключении к устройству.
После подключения в сеть, технология Plug & Play автоматически произвела все настройки, после чего на персональном компьютере появилось соединение с интернетом. На все понадобилось около 5 (пяти) секунд.
Тестирование
Для проверки скорости и работоспособности коммутатора, проведем тестирование скорости интернета (speedtest) на специализированном сайте (ищем в поисковике Google или Яндекс).
Алгоритм тестирования:
1. Замеряем скорость скачивания и загрузки при прямом подключении к интернету.
2. Замеряем скорость скачивания и загрузки при подключении через первый порт коммутатора.
3. Повторяем замер скорости через оставшиеся порты.
4. Смотрим за работоспособностью всех портов и сверяем результаты.
Результат замера скорости загрузки и скачивания:
На фото1 и фото 2 видно, что подключение ПК напрямую к Ethernet и подключение через коммутатор, дает примерно одинаковый результат, с небольшой погрешностью. Подобные показатели скорости получаются при подключении к любому порту коммутатора, что говорит о его полной исправности.
Вывод
Коммутатор TP-Link LS1005G — является отличным устройством, выполненным в небольшом пластиковом корпусе. Данная модель станет хорошым выбором для использования дома или в небольшой компании. С его помощью вы сможете легко подключить несколько устройств в единую сеть.
TP-Link LiteWave LS1005G Installation Manual
Compatible devices: TL-SF1008P, Jetstream L2 TL-SG5412F, TL-SG2424, TL-SG5426 -, TL-SL3452, TL-SG3109 — Switch, TL-SG3452XP, UH720.
- TL-SF1008P Operation & user’s manual (UPD: 10 Jan 2023, tp-link/tl-sf1008p.pdf) (view)
- TL-SF1008D Installation manual (UPD: 19 Jul 2023, tp-link/tl-sf1008d.pdf) (view)
- TL-SG1005D Installation manual (UPD: 24 Jul 2023, tp-link/tl-sg1005d.pdf) (view)
- TL-SX3016F Installation manual (UPD: 26 Jul 2023, tp-link/tl-sx3016f.pdf) (view)
- TL-SG5428 Installation manual (UPD: 08 Apr 2023, tp-link/tl-sg5428.pdf) (view)
Installation Manual (Text Version):
1, PC Router LAN PortWAN Port Internet PC Power Adapter © 2020 TP-Link 7106508807 REV1.0.1 Note: For simplicity, we will take LS1008G for example throughout this Guide. Connection 5/8-Port Gigabit Desktop Switch Installation Guide LS1005G/LS1008G LED Explanation Link/Act Link/Act (Green) On: Runnin…
2, TP-Link LiteWave LS1005G Specications Operating Temperature Operating Humidity Storage Humidity Environmental and Physical Specications 0˚C to 40˚C (32˚F to 104˚F) 10% to 90%RH non-condensing 5% to 90%RH non-condensing General Specications Data Transfer Rate Network Media (Cable) IEEE802.3, IEEE802.3i, IEEE8…
tp-link LS1005G V1 Installation Guide PDF
Summary of Content for tp-link LS1005G V1 Installation Guide PDF
LAN PortWAN Port
2020 TP-Link 7106509072 REV2.0.0
Note: For simplicity, we will take LS1008G for example throughout this Guide.
5/8-Port Gigabit Desktop Switch
Link/Act (Green) On: Running at 10/100/1000Mbps
Flashing: Transmitting/receiving data
Off:No device is linked to the corresponding port
On: Power on Off: Power off
Ethernet Ports (1-8)Power LED
Environmental and Physical Specifications 0C to 40C (32F to 104F) 10% to 90%RH non-condensing 5% to 90%RH non-condensing
Data Transfer Rate
Network Media (Cable)
IEEE802.3, IEEE802.3i, IEEE802.3u, IEEE802.3ab, IEEE802.3x CSMA/CD Ethernet: 10Mbps (Half Duplex), 20Mbps (Full Duplex) Fast Ethernet: 100Mbps (Half Duplex), 200Mbps (Full Duplex) Gigabit Ethernet: 2000Mbps (Full Duplex) 10Base-T: UTP category 3, 4, 5 cable (maximum 100m) EIA/TIA-568 100 STP (maximum 100m) 100Base-TX: UTP category 5, 5e cable (maximum 100m) EIA/TIA-568 100 STP (maximum 100m) 1000Base-T: UTP category 5e cable (maximum 100m) EIA/TIA-568 100 STP (maximum 100m) 5/8 10/100/1000Mbps Auto-Negotiation RJ45 Ports Power, Link/Act LED Store-and-Forward Automatically learning, automatically aging 10Base-T: 14881pps/Port 100Base-TX: 148810pps/Port 1000Base-T: 1488095pps/Port
Interface LED Indicators
Transfer Method MAC Address Learning
Frame Forward Rate
Distance Between Mounting Holes
LS1005G: 38mm LS1008G: 48mm
Frequently Asked Questions (FAQ) Q1. The Power LED is not lit.
The Power LED should be lit when the power system is working normally. If the Power LED is not lit, check as follows: A1:
A3: Make sure the power source is ON.
Make sure the power adapter is connected to the switch with power source properly.
Make sure the voltage of the power supply meets the requirements of the input voltage of the switch.
