Форд фокус 2 разъем диагностики где находится

Для входа в тестовый режим диагностики.

Ключ поворачиваем в положения (1). Нажимаем кнопку на торце переключателя указателя поворота, держим в нажатом положения кнопку SET RESET. Поворачиваем ключ зажигания в положения (2), удерживаем до тех пор, пока на дисплее не появиться надпись TEST.

Можно просматривать параметры с заглушенным и с заведенным двигателем.
Меню листаем кнопкой — SET > RESET.

DTS #06 E510

Расшифровка:
DTC – Код неисправности.
#06— Шестая по счету ошибка.
E510 — Ошибка иммобилайзера.

DTS #02 E197

Расшифровка:
DTC – Код неисправности.
#02— Вторая по счету ошибка.
E5197 — Неверные показания скорости автомобиля.

Расшифровка:
DTS #00 — Ошибки нету.

Выход из режима:
1. Удерживаем — SET > RESET.
2. Выключение зажигания.

Диагностика, расшифровка каждого раздела:

1.GAUGE SWEEP — стрелки всех приборов выходят на максимум и возвращаются в нормальное положение
2.LCD TEST — закрашены все пиксели дисплея
3.LED TEST — светятся все индикаторы
4.ROM LEVEL=0541 — версия прошивки
5.NVM TARGET ROM=0541 — версия NVM ROM
6.NVM EEPROM LEVEL=0001 — версия NVM EEPROM
7.MANUFACTURE=START 66 — тестовый старт щитка приборов на заводе изготовителе 66 = системное время завода
8.MANUFACTURE=HOURS 6B06 — дата и время установки щитка приборов в автомобиль (HEX)
9.DTC #01=D900 — коды запомненных ошибок (прокручиваются в цикле, жать ничего не надо)
10.ROAD SPEED=___0.0 MPH — скорость, мили в час
11.ROAD SPEED=___0.0 KM/H — скорость, километры в час
12.SPEEDO GAUGE=0051 — положение стрелки спидометра (HEX)
13.ENGINE SPEED=0000 — тахометр об/мин
14.TACHO GAUGE=004D — положение стрелки тахометра (HEX)
15.ODO ROLL COUNT=___0 — дневной пробег?
16.FUEL A/D INPUT=__78 — напряжение датчика уровня топлива на входе аналого-цифрового преобразователя (HEX)
000 — 009 Короткое замыкание
010 — 254 Нормальный диапазон
255 Разрыв электрической цепи
17.FUEL GAUGE=0251 — положение стрелки топливомера (HEX)
18.FUEL FLOW=00 — расход топлива?
19.FUEL PERCENT=2B — процент заполнения бака (HEX), значение 64 соответствует 100%
20.ENGINE TEMP=__77 C — температура двигателя, в зависимости от прошивки либо в градусах цельсия, либо во внутренней величине, отличающейся от реальной температуры на +35 или +40 единиц.
21.TEMP GAUGE=00B7 — положение стрелки указателя температуры (HEX)
22.BATTERY=11.9 — напряжение в сети, вольты
23.DIST TO EMPTY=154 MILES — пробег до пустого бака, мили
24.RAFE=36.2 MPG — расход топлива, миль/галлон
25.PATS KEY FLAGS=10 — режим автопарка вкл\выкл
27.A/D INPUT 00=FC — значение напряжения на входе АЦП щитка приборов номер 00 (HEX)…
31.A/D INPUT 05=FC — температура нагнетаемого воздуха (HEX)
32.A/D INPUT 05=FC — положение педали газа (HEX)
33.PORT A= — порт процессора щитка приборов A = первый
34.PORT B= — контакт педали тормоза
35.PORT С= — ?
36.PORT D= — педаль сцепления …
46.PORT X= — ?
47.PERSONALITY 01=57 — ?
50.PERSONALITY 04=57 — ?

Список наиболее употребительных сокращений по OBDII

AFC – Расходомер воздуха
ALDL – Диагностический коннектор. Так раньше назывался диагностический коннектор для автомобилей GM, а также разъем для подключения сканера; также может использоваться как название любых сигналов OBD II
CAN — Контроллер
CARB – Калифорнийский совет по атмосферным ресурсам
CFI – центральный впрыск топлива (TBI)
CFI – непрерывный впрыск топлива
CO – монооксид углерода
DLC – Диагностический коннектор
Driving Cycle – Последовательность пуска, прогрева и движения автомобиля, в ходе этого цикла происходит тестирование всех функций OBD II
DTC – Код неисправности
ECM – Блок управления двигателем
EEC – Электронное управление двигателем
EEPROM or E2PROM – Программируемая память, доступная только для чтения
EFI – электронный впрыск топлива
EGR — рециркуляция выхлопных газов
EMR – электронный блок уменьшения угла зажигания
EPA – Совет по охране окружающей среды
ESC – Электронная регулировка зажигания
EST – Электронная регулировка момента зажигания
Fuel Trim – балансировка состава смеси
HC — углеводород
HEI — зажигание
HO2S – подогрев датчика кислорода
ISO 9141 – международный стандарт для разъема OBDII
J1850PWM – протокол для разъема OBD II, установленный по стандарту SAE
J1850VPW — протокол для разъема OBD II, установленный по стандарту SAE
J1962 – стандарт для диагностического коннектора OBD II, установленный по стандарту SAE
J1978 – стандарт SAE для сканнеров OBD II
J1979 – стандарт SAE для режимов диагностики
J2012 – стандарт SAE, одобренный EPA, для сообщений при тестировании системы выхлопных газов
MAF – расход воздуха
MAP – абсолютное давление во впускном коллекторе
MAT – температура воздуха во впускном коллекторе
MIL – индикаторная лампа неисправностей. Лампа "Check Engine Light" на панели приборов.
NOx – оксид азота
O2 — кислород
OBD — диагностика
OBDII or OBD II – усовершенствованный стандарт для диагностики автомобилей в США после 1-1-96
Parameters – Параметры по диагностике OBD II
PCM – Блок управления трансмиссией
PCV — Картер
Proprietary Readings – Параметры бортового компьютера, которые не требуются для диагностики OBD II, но могут использоваться для диагностики неисправностей различных типов автомобилей.
PTC – Код неисправности
RPM – об/мин
Scan Tool — сканнер
SES – лампа сервисного обслуживания двигателя на панели приборов
SFI – последовательный впрыск топлива
Stoichiometric ( Stoy’-kee-o-metric) Ratio – Коэффициент сгорания топлива
TPS – Датчик положения дроссельной заслонки
VAC — вакуум
VCM – центральный блок управления автомобиля
VIN – идентификационный номер автомобиля
VSS – датчик скорости
WOT – открытая дроссельная заслонка

Тестовый режим — это огромная тема, которая захватывает и дает много пользы, если конечно научиться ею пользоваться.
Сэкономим время и деньги.

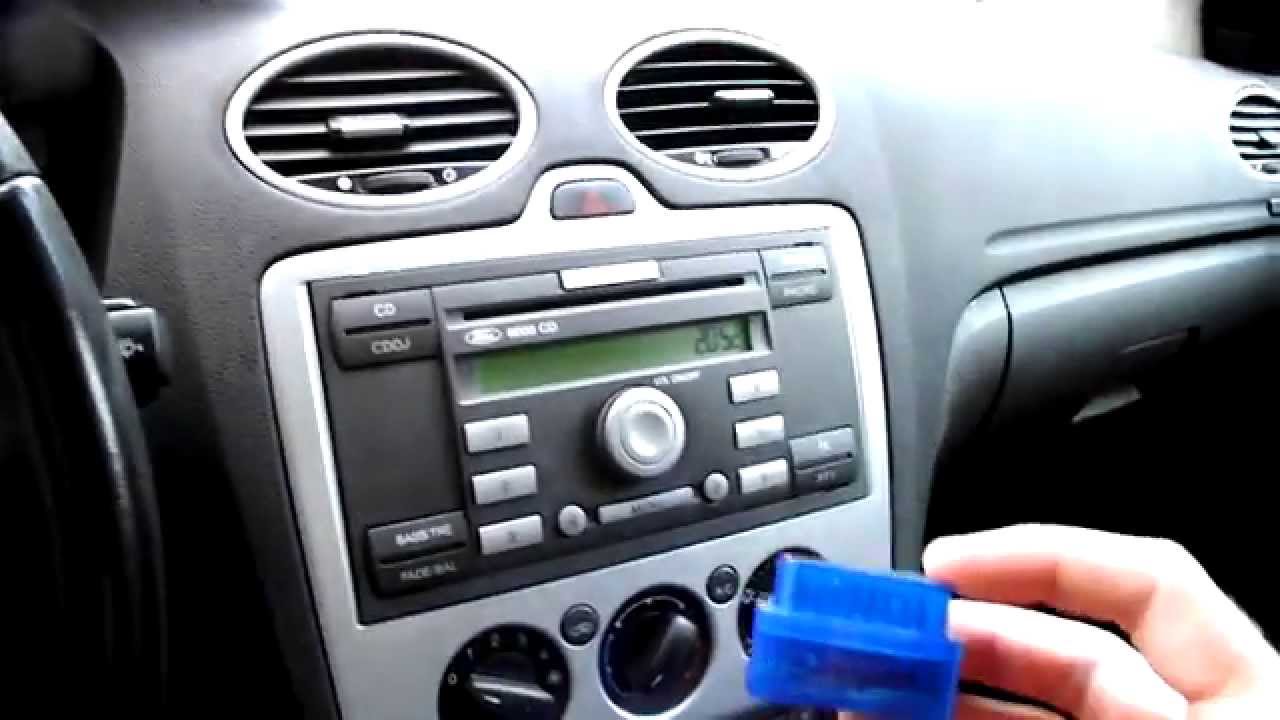

Где находится диагностический разъем на Форд Фокус 2?

Расположение разъема для диагностики у Форд Фокус 2 Стандартное расположение диагностического разъема – слева от водительского места. В некоторых комплектациях колодка может быть закрыта декоративной крышкой.Dec 16, 2020

Чем диагностировать Форд Фокус 2?

Диагностика Форд Фокус 2 с помощью прибора Multidiag PRO.Elm327 с переключателем на Ford Focus 2 через программу ElmConfig.VCDS адаптер Вася — диагностNov 17, 2020

Где находится диагностический разъём Форд Фокус 3?

Расположение диагностического разъема в автомобилях марки FordМодельПримечаниеFocus IIIВ салоне, под декоративной заглушкой за ящичком для мелочей, на панели приборов со стороны водителяMondeoВ салоне с левой стороны панели приборов со стороны водителя, выдвигается на салазках

Какой программой диагностировать Форд?

Чем диагностировать Форд?

Как подключиться к обд2 через андроид?

Как подключить телефон к штатной магнитоле Форд Фокус 3?

Сколько стоит Вася диагност?

Как провести диагностику автомобиля с помощью телефона?

Какой пароль на OBD 2?

Как подключить телефон на Ford Focus 2?

Где находится диагностический разъем на Форд Фокус 2? Ответы пользователей

Где находится разъем obd2 на форд фокус 2. OBD II ELM327 — бортжурнал Ford Focus Hatchback 2007 года на DRIVE2. Не помню где и за какие деньги (в районе 600 .

Расположение диагностического разъема Ford Focus 2 Ford Focus второго поколения выпускался с 2004 по 2011 год.

Диагностический разъем Форд Фокус 3 расположен в салоне автомобиля с разъем диагностики форд фокус стороны под нижней накладкой панели приборов.

Здравствуйте, разъём находится за кормашком для документов, на панели, у левой ноги водителя. Для доступа к разъёму, нужно кормашек откинуть .

Основная функция диагностического разъема (в OBD II он называется . Он должен находиться в пределах 16 дюймов от рулевого колеса.

OBD2 Авто диагностический сканер Распаковка, обзор, тест адаптера на Форд Фокус 3. Где находится диагностический разъем автомобиля. Проверка .

Ford Expedition 2000 г.в. Ford Focus (USA) 2001 г.в. Информация.

Защита диагностического разъема – Ford Focus 3

Расположение разъема для диагностики у Форд Фокус 2 Стандартное расположение диагностического разъема – слева от водительского места. В некоторых комплектациях колодка может быть закрыта декоративной крышкой.16 дек. 2020 г.

Устанавливается довольно просто. Фото 2-3. С права от водителя чуть ниже руля есть карман, там и расположен диагностический разъем. Вставляем .

Расположение диагностического разъема Ford Focus. OBD2 Авто диагностический сканер Распаковка, обзор, тест адаптера на Форд Фокус 3. Где .

Где находится диагностический разъем на Форд Фокус 2? Видео-ответы

Подключение elm327 bluetooth

elm327 подключение на ford focus 2 2005. Купить elm327 bluetooth на сайте elmshop.ru.

OBD2 Авто диагностический сканер Распаковка, обзор, тест адаптера на Форд Фокус 3

Авто диагностический сканер OBD 2 ELM327 V1.5 Распаковка, обзор, тест на Форд Фокус 3 с Алиэкспресс ELM327 V1.5 для .

Диагностика и скрытые функций ford focus 2 с помощью адаптера OBD 2

ford #focus Всем привет прошу не судить строго. Я просто показал на что способен данный адаптер OBD2 с .

Сделал диагностику Форд Фокус 2 ELM-327

Посмотрел ошибки Форда.

КАК УЗНАТЬ ГДЕ НАХОДИТСЯ РАЗЪЕМ OBD, НА ВСЕХ МАРКАХ АВТО. ОБЗОР ПРИЛОЖЕНИЯ РАЗЪЕМ OBD.

Всем привет! Сегодня в данном ролику, Вам покажу очень интересное приложения для поиска разъема OBD которое .

ELM 327 на примере автомобиля Форд Фокус 2 и программы Torque

Обзор работы авто сканера ELM 327 (bluetooth) на примере автомобиля Форд Фокус 2 и программы Torque. Диагностика и .

Об авторе

Иван Быстров

Здравствуйте! Меня зовут Иван Быстров, и я главный редактор этого сайта. Мне 32 года, я живу в Ярославской области России. Я всегда увлекался автомобилями, всегда хотел узнать больше, но зачастую не мог найти ответы на свои вопросы. Это сподвигло меня на создание проекта, где будет собрано воедино максимальное количество вопросов про автомобили, и на каждый из них будет предложен грамотный ответ! Очень надеюсь, что мой труд поможет всем получить новые знания быстро и без лишних затрат энергии!

Where is the OBD2 port in my Ford Focus (2004 — 2011)

All vehicles are equipped with an OBD port to which you can connect your klavkarr diagnostic case. Sometimes, the most difficult thing is to find this port! In order to save you time, we have made available (for free) the information uploaded by our community of tens of thousands of users.

Since the implementation of the OBD standard, each vehicle has a standard 16-pin connector, as described on our OBD presentation page.

The norm states that the port must be located inside the vehicle passenger compartment. Depending on the make and model, it may or may not be easy to locate.

Use our search engine below to locate your OBD2 port!

Ford

OBD connector location for Ford Focus (2004 — 2011)

You will find below several pictures which will help you find your OBD connector in your car.

The connector is on the left under the steering wheel

You can see the connector in the little storage space under the steering wheel

Those pictures were sent by Outils OBD Facile
Thank you for your contribution

• Abarth
• Acura
• Alfa Romeo
• Alpine
• Aston Martin
• Audi
• BAW
• BMW
• BYD
• Bentley
• Brilliance
• Buick
• CFMOTO
• Cadillac
• Caterham
• Changan
• Changhe
• Chery
• Chevrolet
• Chrysler
• Citroen
• Cupra
• DAF
• DR
• DS
• Dacia
• Daewoo
• Daihatsu
• Datsun
• Dodge
• Dongfeng
• Ducati
• Ferrari
• Fiat
• Ford
• Foton
• GAZ
• GMC
• Geely
• Great Wall
• Holden
• Honda
• Hummer
• Hyundai
• Infiniti
• Iran Khodro
• Isuzu
• Iveco
• JAC
• JMC
• Jaguar
• Jeep
• Kia
• King Long
• Lada
• Lamborghini
• Lancia
• Land Rover
• Lexus
• Lifan
• Lincoln
• MAN
• MG
• MVM
• Mahindra
• Maserati
• Mazda
• Mercedes
• Mercury
• Mini
• Mitsubishi
• Nissan
• Opel
• Perodua
• Peugeot
• Piaggio
• Pontiac
• Porsche
• Proton
• Renault
• Rolls Royce
• Rover
• Saab
• Samsung
• Saturn
• Scania
• Scion
• Seat
• Secma
• Skoda
• Smart
• Ssangyong
• Subaru
• Suzuki
• Tagaz
• Tata
• Tesla
• Toyota
• Triumph
• Troller
• UAZ
• Vauxhall
• Vaz
• Voge
• Volkswagen
• Volvo
• Yamaha
• Zaz
• Zotye

• B-Max (2012 — 2017)
• Edge I Phase II (2011 — 2014)
• Escape (2000 — 2006)
• Escape (2013 — . )
• Escort (1990 — 1992)
• Escort (1999 — 2002)
• Excursion (1999 — 2006)
• F150 (2004 — 2008)
• Fiesta (1995 — 1999)
• Fiesta (2008 — 2012)
• Focus (2004 — 2011)
• Fusion (2005 — 2012)
• Fusion (2013 — 2015)
• Galaxy (2000 — 2006)
• Galaxy (2006 — 2015)
• Ka (1996 — 2008)
• Mondeo 1 Mk2 (1996 — 2000)
• Mondeo 2 Mk3 (2000 — 2007)
• Mondeo 3 Mk4 (2007 — 2014)
• Mondeo 4 Mk5 (2014 — . )
• Mustang (2018 — . )
• Ranger (1997 — 2005)
• Ranger (2001 — . )
• Ranger (2006 — 2011)
• S-Max (2006 — 2015 )
• Taurus (2000 — 2007)
• Taurus (2009 — 2016)
• Thunderbird (2002 — 2005)
• Transit (2020 — . )
• Our application «Where is my OBD2 port? Find it!» is available on Google Play and on the App Store.

Click on the links below to download it and install it on your smartphone:

Is your vehicle not in the list? If you would like to help up add to this page accessible to all, please send us your photos via the app

/location-plug-connector-obd/Ford-Focus 4 4 reviews
— the 05/04/2022 by Bob
— the 04/04/2022 by Bobby
— the 07/11/2021 by Lee
— the 14/07/2020 by Jayjc

Где находится диагностический разъем Форд Фокус 2?

Как опытный автомеханик и эксперт по автомобилям, я рад помочь вам разобраться, где находится диагностический разъем в вашем Ford Focus 2. Диагностический разъем — это специальное место на автомобиле, где можно подключить диагностический сканер для чтения и анализа информации об ошибках и состоянии различных систем автомобиля.

Локация диагностического разъема

В Ford Focus 2 диагностический разъем расположен в центральной части салона, ближе к пассажирскому сиденью. Обычно он находится под панелью приборов, в районе передней части пассажирского отсека автомобиля.

Для того чтобы точно определить местоположение диагностического разъема, вам потребуется диаграмма или схема расположения элементов в салоне автомобиля. Вы можете найти такую информацию в руководстве по эксплуатации автомобиля или обратиться к сервисному центру Ford для получения конкретных указаний.

Как найти диагностический разъем с помощью инструментов

Если вам нужно найти диагностический разъем на Ford Focus 2 без помощи диаграммы, есть несколько методов:

• Проведите рукой по нижней части панели приборов в районе пассажирского сидения. Вы можете почувствовать небольшую ямку или отверстие, в которое вставляется диагностический разъем.
• С помощью фонарика осмотрите нижнюю часть панели приборов. Обычно диагностический разъем имеет форму прямоугольника или треугольника и имеет стандартный размер и цвет (обычно он серого или черного цвета).
• Если все остальное не помогает, попробуйте обратиться к сервисному центру Ford или другому профессионалу, у которого есть опыт работы с Ford Focus 2. Они смогут найти диагностический разъем без проблем.

Надеюсь, эта информация поможет вам найти диагностический разъем в вашем Ford Focus 2. Если у вас возникнут дополнительные вопросы или понадобится дополнительная помощь, не стесняйтесь обращаться.
